Büyük Kapasiteli Leeb Sertlik Denetleyicisi

1
MOQ
Büyük Kapasiteli Leeb Sertlik Denetleyicisi
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
ölçüm yönü: 360°
Sertlik ölçeği: HL、HB、HRB、HRC、HRA、HV、HS
Görüntülemek: Segment LCD
Veri belleği: En fazla 100 grup ((sertleşme zamanlarına göre 32 ′′1)
Çalışma voltajı: 3V（2 adet AA boyutunda alkalin pil）
Sürekli çalışma süresi: yaklaşık 100 saat (Arka ışık kapalıyken)
Vurgulamak:

Sertlik test makinesi

,

Metal Sertlik Denetleyicisi

,

Büyük Kapasiteli Leeb Sertlik Denetleyicisi
Temel bilgiler
Menşe yeri: Çin
Marka adı: HUATEC
Sertifika: ISO CE
Model numarası: RHL-40B
Ödeme & teslimat koşulları
Ambalaj bilgileri: Kutunun içine
Ödeme koşulları: T/t, Western Union
Yetenek temini: 500
Ürün Açıklaması

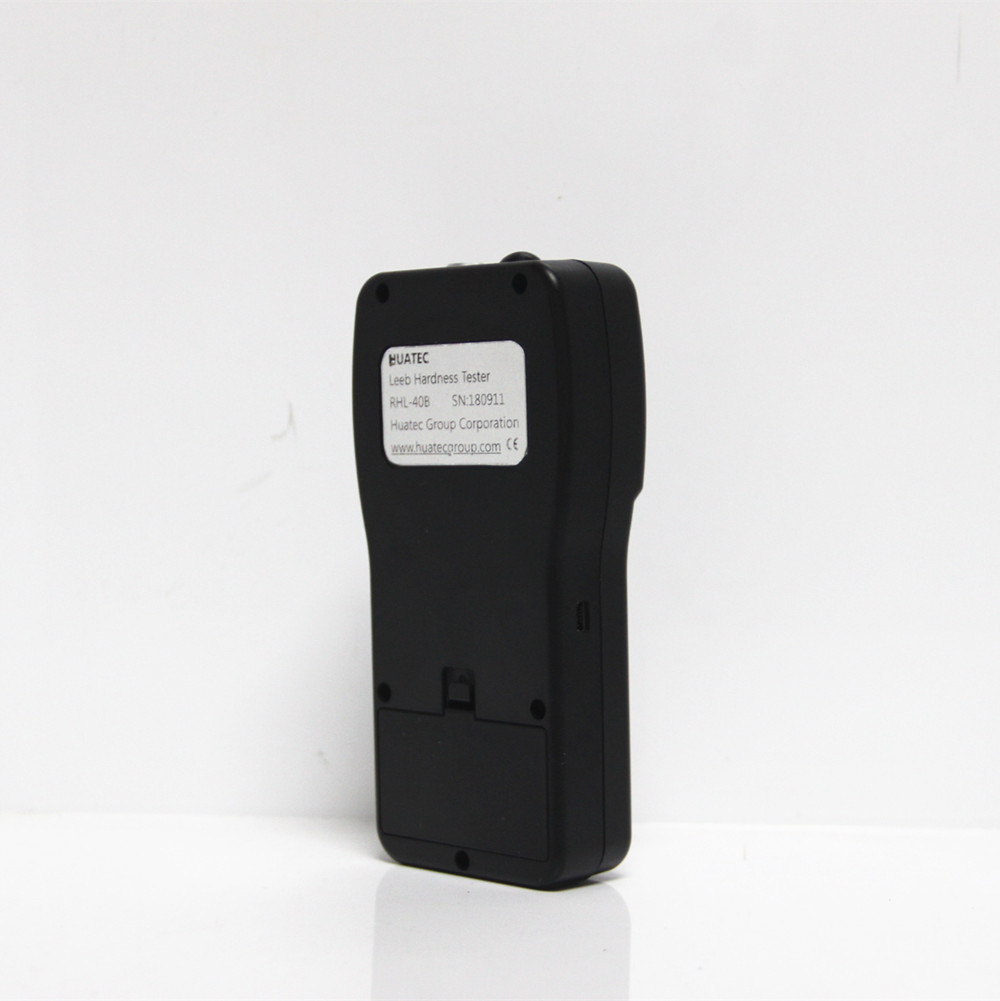

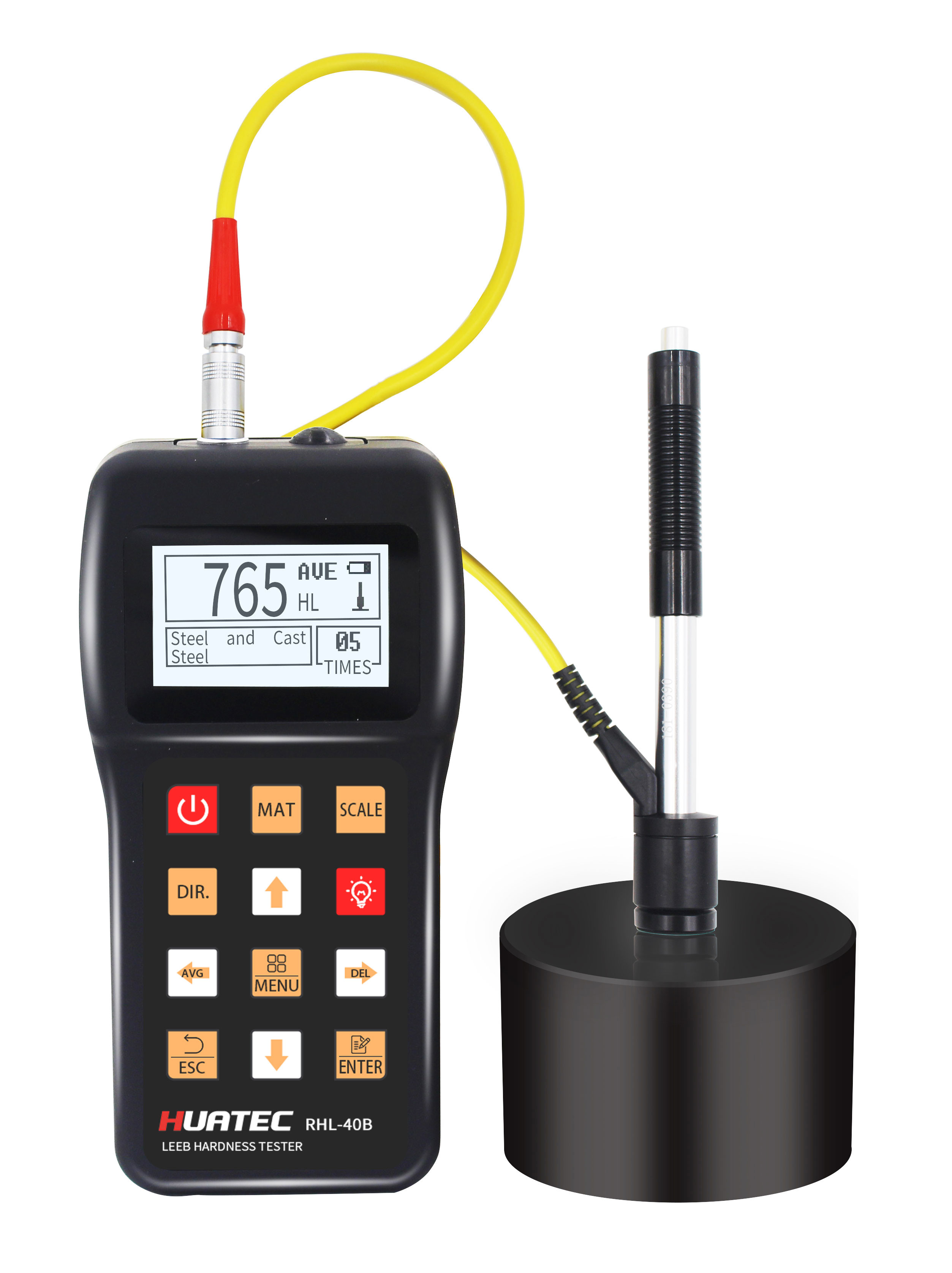

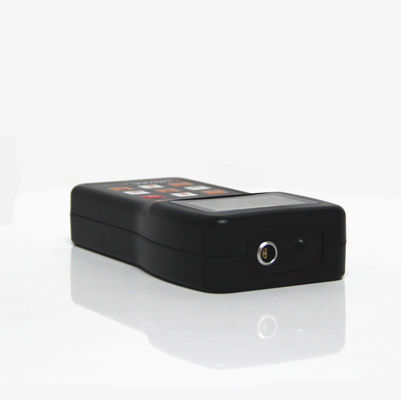

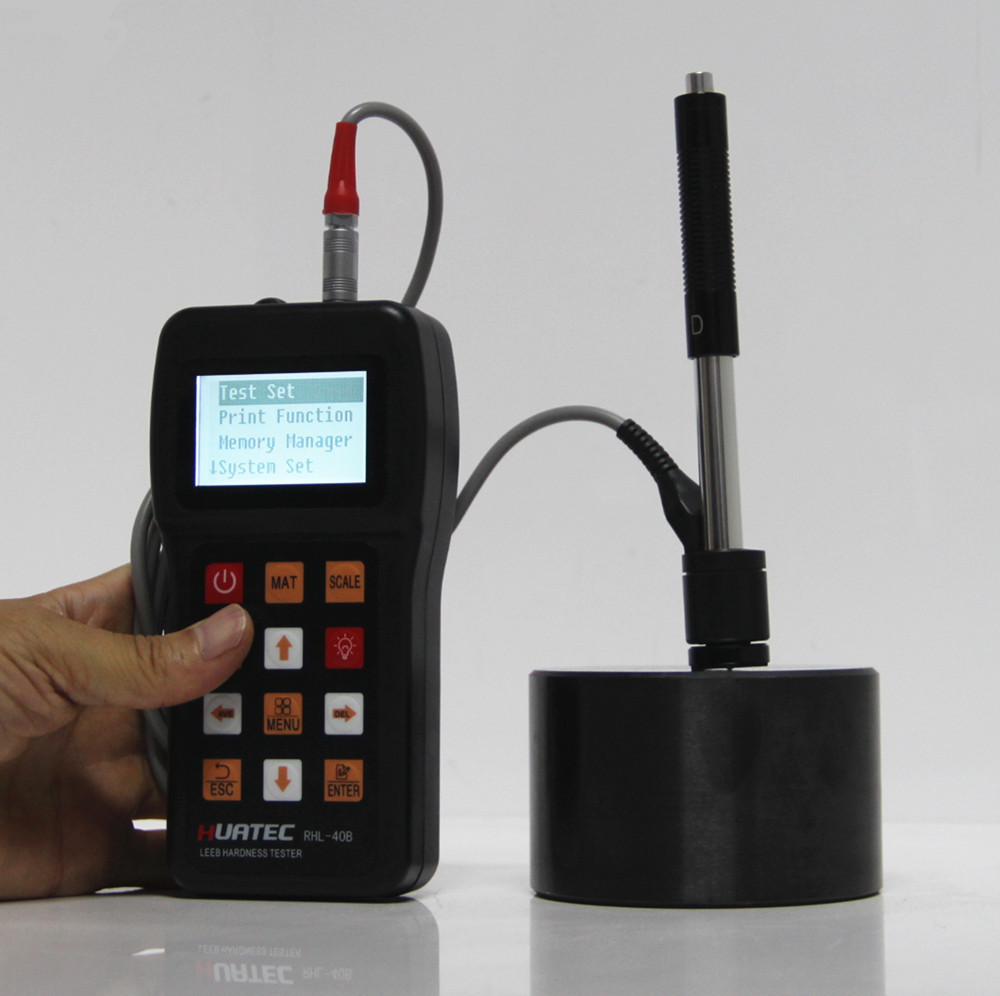

Metal Sertlik Ölçme Cihazı Leeb Sertlik Ölçme Cihazı Taşınabilir Sertlik Ölçme Cihazı RHL-40B

Büyük Kapasiteli Leeb Sertlik Denetleyicisi 0Büyük Kapasiteli Leeb Sertlik Denetleyicisi 1

Özellikler:

  • Kötü çalışma koşullarında kullanıma uygun, kompakt plastik kasa. Herhangi bir açıda, hatta baş aşağı test edin.
  • Geniş ölçüm aralığı. Tüm metalik malzemelerin sertliğini ölçebilir. Sertlik ölçeklerinin doğrudan gösterimi HRB, HRC, HV, HB, HS, HL
  • Büyük ekran (segment LCD), tüm fonksiyonları ve parametreleri gösterir. EL arka ışığı ile.
  • Büyük kapasiteli bellek 100 grup bilgi depolayabilir.
  • RS232 portu üzerinden PC'ye bağlanmak için Datapro Yazılımı. Mikro yazıcı desteği
  • Yazılım kalibrasyon fonksiyonu.

Teknik Özellikler:

  • Ölçüm aralığı:

(170-960)HLD,(17-68.5)HRC,(19-651)HB,(80-976)HV,(30-100)HS,(59-85)HRA,(13-100)HRB

  • Ölçüm yönü:360°(↓↖↗↘↙→←↑)
  • Sertlik Ölçeği:HL,HB,HRB,HRC,HRA,HV,HS
  • Ekran:segment LCD
  • Veri belleği:maks. 100 grup(darbe sayılarına göre 32～1)
  • Çalışma voltajı:3V(2 adet AA boyutu alkalin pil)
  • Sürekli çalışma süresi:yaklaşık 100 saat(Arka ışık kapalı)
  • İletişim arayüzü:RS232

Ana Uygulama

  • Kalıpların kalıp boşluğu
  • Rulmanlar ve diğer parçalar
  • Basınçlı kap, buhar jeneratörü ve diğer ekipmanların arıza analizi
  • Ağır iş parçası
  • Takılı makine ve kalıcı olarak monte edilmiş parçalar.
  • Küçük bir boşluğun yüzeyini test etme
  • Metalik malzemelerin deposunda malzeme tanımlama
  • Büyük ölçekli iş parçası için geniş aralıkta ve çoklu ölçüm alanlarında hızlı test

Yapılandırma:

  No. Öğe Miktar Açıklamalar
Standart Yapılandırma 1 Ana ünite 1
2 D tipi darbe cihazı 1 Kablolu
3 Standart test bloğu 1
4 Temizleme fırçası (I) 1
5 Küçük destek halkası 1
6 Alkalin pil 2 AA boyutu
7 Kullanım kılavuzu 1
8 Cihaz paket çantası 1
İsteğe Bağlı Yapılandırma 9 Temizleme fırçası (II) 1 G tipi darbe cihazı ile kullanım için
10 Diğer tip darbe cihazları ve destek halkaları   Ek'teki Tablo 3 ve Tablo 4'e bakın.
11 DataPro yazılımı 1
12 İletişim kablosu 1
13 Mikro Yazıcı 1
14 Yazdırma kablosu 1



Test aralığı:

Büyük Kapasiteli Leeb Sertlik Denetleyicisi 2

                                                  Diğer tip darbe cihazları



Malzeme Yöntem Darbe cihazı
D/DC D+15 C G E DL

Çelik ve dökme çelik



 HRC 20～68.5 19.3～67.9 20.0～69.5   22.4～70.7 20.6～68.2
HRB 38.4～99.6     47.7～99.9   37.0～99.9
HRA 59.1～85.8       61.7～88.0
HB 127～651 80～638 80～683 90～646 83～663 81～646
HV 83～976 80～937 80～996   84～1042 80～950
HS 32.2～99.5 33.3～99.3 31.8～102.1   35.8～102.6 30.6～96.8

Soğuk iş

takım çeliği

 HRC 20.4～67.1 19.8～68.2 20.7～68.2   22.6～70.2
HV 80～898 80～935 100～941   82～1009

Paslanmaz çelik



 HRB 46.5～101.7
HB 85～655
HV 85～802

Gri dökme demir



 HRC
HB 93～334     92～326
HV
Sfero dökme demir HRC
HB 131～387     127～364
HV
Dökme alüminyum alaşımları HB 19～164   23～210 32～168
HRB 23.8～84.6   22.7～85.0 23.8～85.5

PİRİNÇ(bakır-çinko alaşımları)



 HB 40～173
HRB 13.5～95.3
BRONZ(bakır-alüminyum/kalay alaşımları) HB 60～290
Dövme bakır alaşımları HB 45～315



Mevcut darbe cihazı türü   DC: Test deliği veya içi boş silindirik

D+15:

Test oluğu veya geri giriş yüzeyi

 C:Küçük, hafif, ince parçaları ve sertleştirilmiş tabakanın yüzeyini test edin

G:

Büyük, kalın, ağır ve pürüzlü yüzey çeliğini test edin

 E: Süper yüksek sertlikte malzeme testi DL: İnce dar oluk veya delik testi



Test koşulları:

Darbe cihazı türü DC(D)/DL D+15 C G E

Darbe enerjisi

Darbe gövdesinin kütlesi

11mJ

5.5g/7.2g

11mJ

7.8g

2.7mJ

3.0g

90mJ

20.0g

11mJ

5.5g

Test ucu sertliği:

Çap. Test ucu:

Test ucu malzemesi:

1600HV

3mm

Tungsten karbür

1600HV

3mm

Tungsten karbür

1600HV

3mm

Tungsten karbür

1600HV

5mm

Tungsten karbür

5000HV

3mm

sentetik elmas

Darbe cihazı çapı:

Darbe cihazı uzunluğu:

Darbe cihazı ağırlığı:

20mm

86(147)/ 75mm 50g

20mm

162mm

80g

20mm

141mm

75g

30mm

254mm

250g

20mm

155mm

80g
Numunenin maks. sertliği 940HV 940HV 1000HV 650HB 1200HV
Numune yüzeyinin ortalama pürüzlülük değeri Ra: 1.6μm 1.6μm 0.4μm 6.3μm 1.6μm







Numunenin min. ağırlığı:

Doğrudan ölçün

Sıkıca desteklenmesi gerekir

Sıkıca bağlanması gerekir



>5kg

2～5kg

0.05～2kg



>5kg

2～5kg

0.05～2kg



>1.5kg

0.5～1.5kg

0.02～0.5kg



>15kg

5～15kg

0.5～5kg



>5kg

2～5kg

0.05～2kg

Numunenin min. kalınlığı Sıkıca bağlama

Yüzey sertleştirme için min. katman kalınlığı



5mm



≥0.8mm



5mm



≥0.8mm



1mm



≥0.2mm



10mm



≥1.2mm



5mm



≥0.8mm



Uç girintisinin boyutu
Sertlik 300HV

Girinti çapı

Girinti derinliği

0.54mm



24μm

0.54mm



24μm

0.38mm



12μm

1.03mm



53μm

0.54mm



24μm
Sertlik 600HV

Girinti çapı

Girinti derinliği

0.54mm



17μm

0.54mm



17μm

0.32mm



8μm

0.90mm



41μm

0.54mm



17μm
Sertlik 800HV

Girinti çapı

Girinti derinliği

0.35mm



10μm

0.35mm



10μm

0.35mm



7μm

--



--

0.35mm



10μm





Support halkaları Şekilli Malzemeler:

Büyük Kapasiteli Leeb Sertlik Denetleyicisi 3

                                                                     Diğer tip destek halkaları



No. Tip

Geleneksel olmayan çizim

Destek halkası

 Açıklamalar
1 Z10-15 Büyük Kapasiteli Leeb Sertlik Denetleyicisi 4

Silindirik dış yüzey testi için

R10～R15
2 Z14.5-30 Silindirik dış yüzey testi için R14.5～R30
3 Z25-50

Silindirik dış yüzey testi için

R25～R50
4 HZ11-13 Büyük Kapasiteli Leeb Sertlik Denetleyicisi 5

Silindirik iç yüzey testi için

R11～R13
5 HZ12.5-17

Silindirik iç yüzey testi için

R12.5～R17
6 HZ16.5-30

Silindirik iç yüzey testi için

R16.5～R30

7



 K10-15 Büyük Kapasiteli Leeb Sertlik Denetleyicisi 6

Küresel dış yüzey testi için

SR10～SR15
8 K14.5-30 Küresel dış yüzey testi için SR14.5～SR30
9 HK11-13 Büyük Kapasiteli Leeb Sertlik Denetleyicisi 7

Küresel iç yüzey testi için

SR11～SR13
10 HK12.5-17

Küresel iç yüzey testi için

SR12.5～SR17
11 HK16.5-30

Küresel iç yüzey testi için

SR16.5～SR30



12



 UN Büyük Kapasiteli Leeb Sertlik Denetleyicisi 8 Silindirik dış yüzey testi için, yarıçap ayarlanabilir R10～∞
