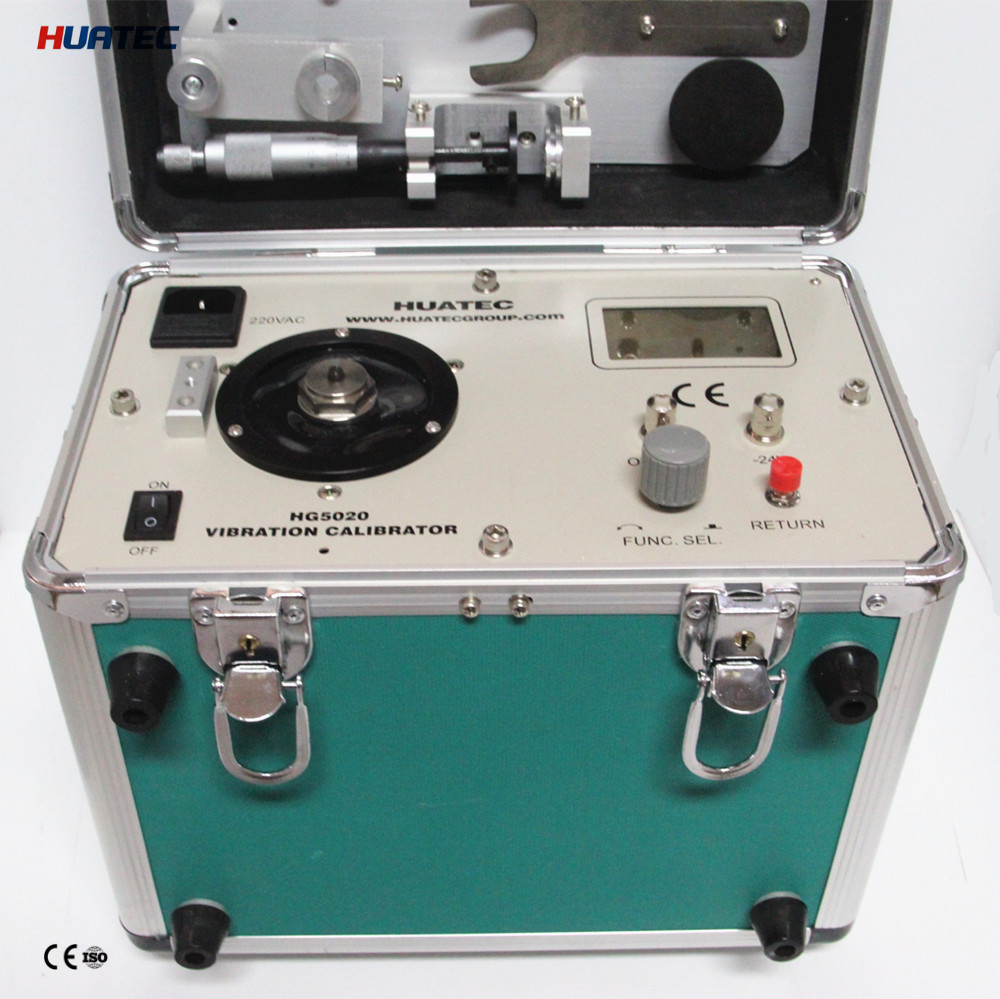

Dijital titreşim Kalibratörü Kalibre titreşim ölçer titreşim analizatörü titreşim testörüISO10816
Sıklık(sürekli ayarlanabilir): 10 to1280Hz+0.01%
ISO10816 HG-5020i titreşim kalibratörü için başvuru:
1. titreşim hızlandırıcı, hız ve yakınlık dönüştürücü ve aynı zamanda bir titreşim ölçüm cihazı kalibre etmek için kullanılabilir.640 ve 1280 Hz
2Kalibratörden hızlanma, hız ve yer değiştirme amplitudu üretilebilir.

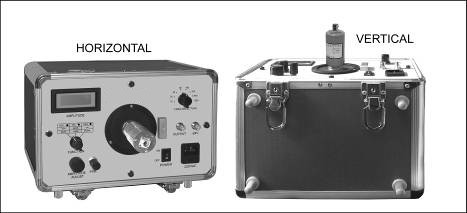

3Potansiyometre ile tanımlanabilir ve dijital ekranlarda gösterilir. Yatay veya dikey titreşim oluşturabilir.
4.HG-5020i titreşim kalibratörü, sinüs sinyal jeneratörünü, güç amplifikatörünü, standart dönüştürücüyü ve bir salkımlayıcıyı bir arada birleştirir ve küçük bir hacim, yüksek doğruluk ve kolay işletim özelliklerine sahiptir.Laboratuvarda veya yerinde kullanılabilir..
5Uluslararası standartlar: ISO10816

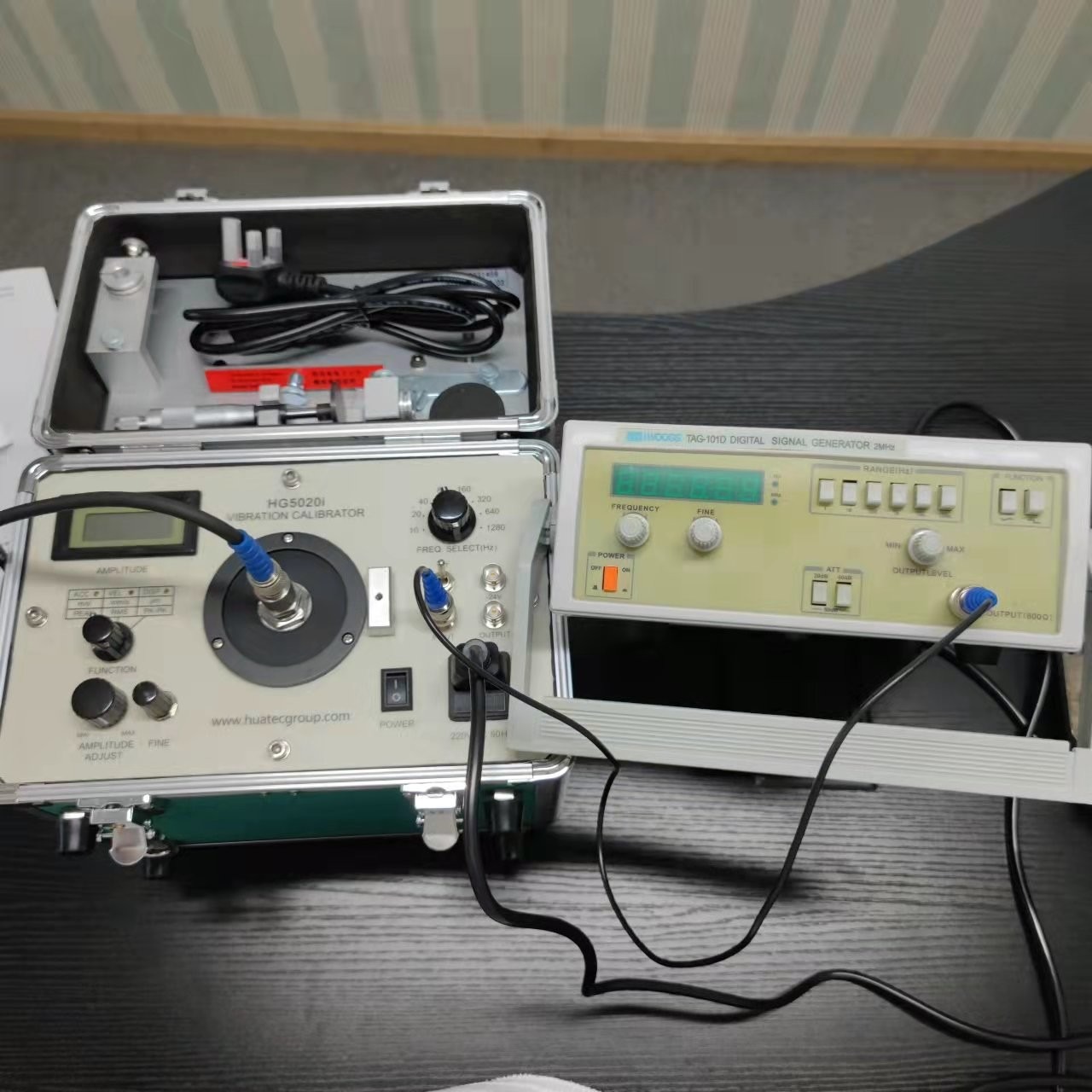

6Dış sinyal jeneratörü kullanıldığında sürekli ayarlanabilir, frekans aralığı 1Hz'den 10kHz'e kadar olabilir.
Titreşim hızlandırıcı, hız ve yakınlık dönüştürücüsünü ve ayrıca titreşim ölçüm cihazlarını kalibre etmek için kullanılabilir.Kalibratörden 640 ve 1280 Hz üretilebilir.Ayrıca herhangi bir titreşim frekansı ve hatta süpürme sinyali için harici bir sinyal jeneratöründen giriş için bir soket vardır.Potansiyometre ile tanımlanabilir ve dijital ekranlarda gösterilir.Yatay veya dikey titreşim oluşturabilir.
HG-5020i, sinüs sinyal jeneratörünü, güç amplifikatörünü, standart dönüştürücüyü ve bir salkımlayıcıyı bir arada birleştirir ve küçük bir hacim, yüksek hassasiyet ve kolay işletim özelliklerine sahiptir.Laboratuvarda veya yerinde kullanılabilir..
Standartlar: JJG 1062-2010. JJG 298-2015.
Özellikler
Frekans: Sabit 10, 20, 40, 80, 160, 320, 640, 1280Hz ve sürekli frekans ayarlaması, süpürme, sinüs olmayan herhangi bir sinyal için harici giriş
Maksimum titreşim amplitudı ve maksimum yük
|
Wt
Sıklık
|
<100 g |
<250 g |
<650 g |
| a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
a(m/S2) |
v(mm/S) |
d ((μm) |
| 10Hz |
2.5 |
28 |
1300 |
3.5 |
40 |
1800 |
4 |
45 |
2000 |
| 20Hz |
15 |
85 |
1900 |
10 |
60 |
1300 |
5 |
28 |
640 |
| 40Hz |
60 |
170 |
2000 |
35 |
100 |
1100 |
12 |
35 |
380 |
| 80Hz |
100 |
141 |
800 |
40 |
60 |
320 |
14 |
20 |
110 |
| 160Hz |
75 |
53 |
150 |
35 |
25 |
70 |
12 |
8.5 |
24 |
| 320Hz |
50 |
18 |
25 |
30 |
10 |
15 |
10 |
3.5 |
5 |
| 640Hz |
30 |
5 |
3 |
20 |
3.5 |
2 |
6 |
1 |
* |
| 1280Hz |
23 |
2 |
* |
10 |
0.9 |
* |
5 |
0.4 |
* |
Boyut:280 x 180 x 250 mmBrüt ağırlık:10 kg
Sıcaklık: İşlem:0oC'den 50'yeoCDepolama:- 20oC'den 70'eoC
Güç:220Vac (110Vac isteğe bağlı)
Yakınlık sondası doğrusallığı
Prode: 5mm ve 8mm problar Aralık: 0~2.0mm
Ekran:31/2Hızlandırma, hız veya yer değiştirme için sayısal görüntü
Not: Daha yüksek frekansta titreşim yer değiştirme değeri çok küçüktür, bu nedenle kalibratörden hiçbir titreşim sinyali çıkmaz.
|

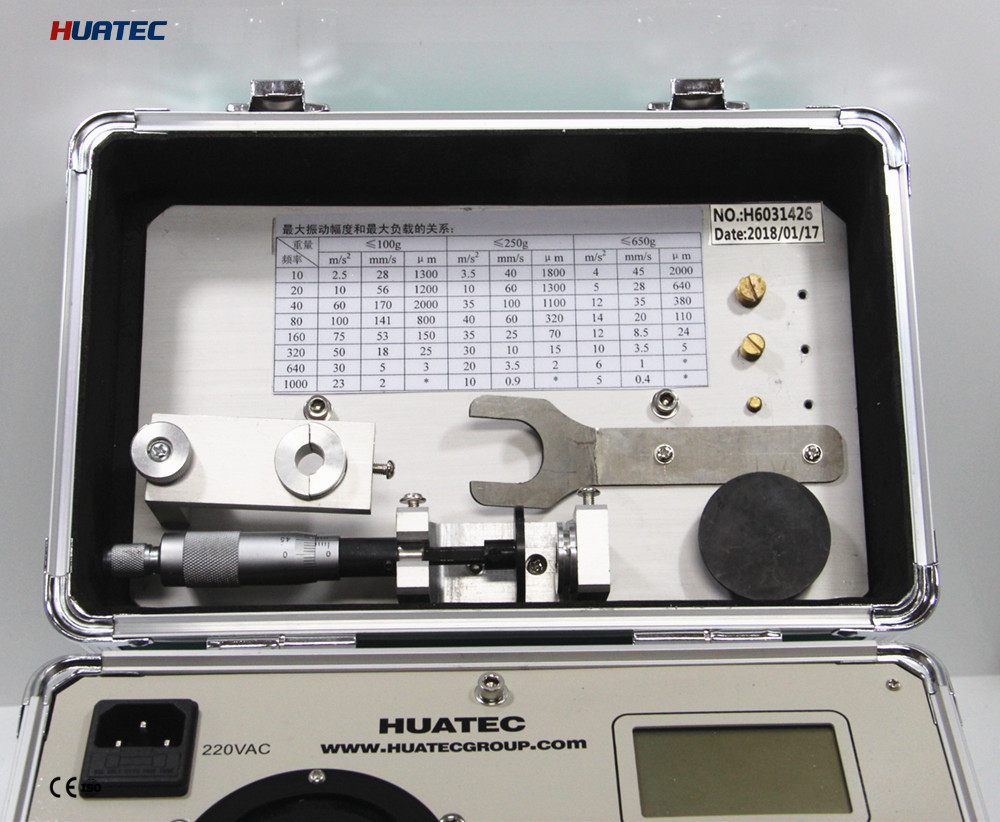

1
Sabitleme basamağı
|
2
Döner mikrometre
|
|
3
Sensörü tamir etmek için araç
|
4
Test levhası
|
|
5
M5 Bağlama vida
|
6
M5-M8 Geçiş vidaları
|
|
7
M5-M10 Geçiş vidaları
|
|
Boyut:280 x 180 x 250 mm
Ağırlık:20 lb, 9 kg.
Sıcaklık: İşlem:0oC'den 50'yeoC
Depolama:- 20oC'den 70'eoC
Nem:% 90 yoğunlaşmayan

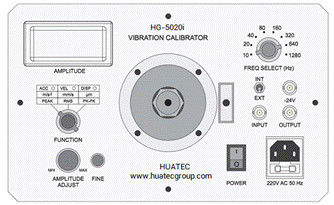

HG-5020i titreşim kalibratörünün kontrol paneli aşağıdaki gibi gösterilmiştir:
1 titreşim amplitudunun çıkış göstergesi Kalibratörün farklı titreşim sinyali çıkışının amplitudunu gösterir
2 Kalibrasyon potansiyometresi
3 Fonksiyon seçme anahtarı Kalibratörün çıkışını hızlandırmaya, hıza veya yer değiştirmeye kaydırmak
4 Çıktı amplitudunu ayarlamak için potansiyometre
Çıkış titreşim amplitudunu değiştirmek için potentiometre ayarlamak
5 çıkış titreşim amplitudunun yavaşça ayarlanması
6 Kalibre edilecek dönüştürücünün sabitlenmesi için masa
7 Yakınlık sondasının durağını sabitlemek için iplik deliği
Yakınlık sondasının kalibrasyonu sırasında, dönüştürücü standı bu iplik deliğinden kontrol paneline sabitlenir.
8 Güç anahtarı 220 VAC
9 220 V AC güç girişi için soket
220 V AC güç bağlamak için kullanılır.
10. Güç çıkışı için soket
Kalibratörün güç güçlendiricisinin çıkış sinyalinin dalga şeklini izlemek için.
11 24 V voltajlı çıkış soketi
Yakınlık sondasının kalibrasyonu sırasında yakınlık cihazı için ′′ 24 V'lik güç sağlama.
12 Frekans seçme düğmesi
