Hassas ABS Profilometre Yüzey Kabalığı Testörü Özelleştirme

Yüzey Kabalığı Ekipmanı Yüzey Kabalığı Kontür Grafiği Profilometre Test Makinesi

1Ürün Adı:Yüzey Kabalığı Profilleyicisi Entegre Makine

2Ürün modeli:SRT-7150, Marka: HUATEC

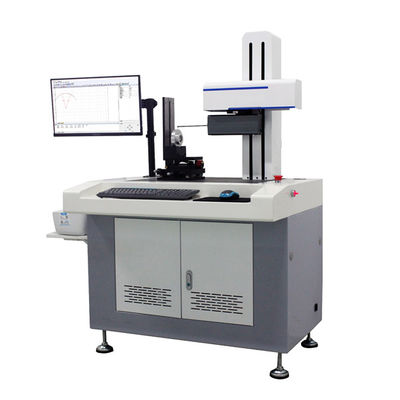

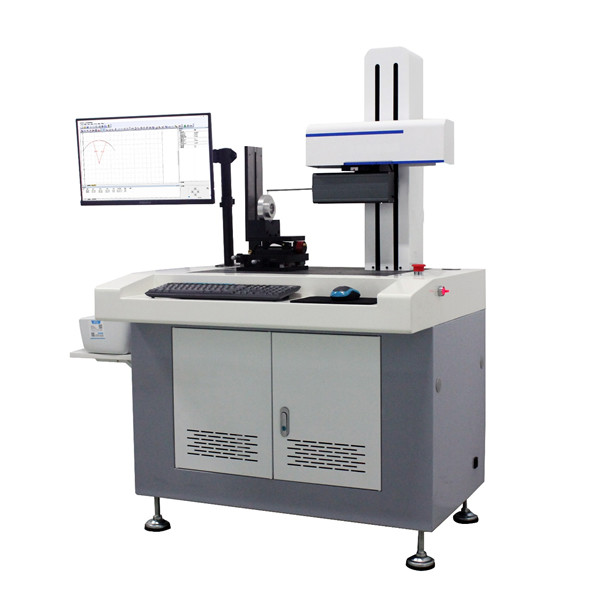

3Ürün fotoğrafı

4Ana avantajlar

• On yıllar boyunca hassas ölçümlere adanmış!
• ISO9001 kalite yönetim sistemi sertifikasyonu, bilgi yönetim sistemi sertifikasyonu yoluyla;
• Ulusal entelektüel mülkiyet avantajlı işletme sertifikası;

• AB CE sertifikasını ihraç ederek;

• Ürün çeşitliliği: Müşteri özelleştirmesini desteklemek;

5Araç açıklaması ve ölçüm aralığı:

# SRT-7150, yüzey kabalığı ve kontur ölçümü için entegre bir ölçüm makinesi ekipmanıdır.

# Çeşitli iş parçasının yüzey kabalığı ve profili yüksek hassasiyetli ızgara ölçüm sistemi, yüksek hassasiyetli öğütme rehber rayı,Yüksek performanslı temassız doğrusal motor, yüksek performanslı kabalık ölçüm modülü, yüksek performanslı bilgisayar kontrol sistemi teknolojisi ve mükemmel çok fonksiyonel yazılım.

# Cihaz, düz çizgi ve çapraz kesim profili parametreleri, yüzey dalgalılık parametreleri, kabalık parametreleri ve benzeri gibi çeşitli mekanik parçaların çeşitli parametrelerini ölçebilir.

# Düzlük, eğim, açı işleme, daire işleme (düz çizgiden dokunmatik çizgiye mesafe, daire merkezinden daire merkezine mesafe, kemer yarıçapı,kesişim noktasından daire merkezine mesafe, daire merkezinden düz çizgiye mesafe ), nokta çizgisi işleme (kesim noktasından düz çizgiye mesafe, kesişim noktasından daire merkezine mesafe,iki düz çizginin kesişim noktası, kesişim noktasından kesişim noktasına mesafe ), logaritmik eğri, oluk genişliği, oluk derinliği, oluk kenar mesafesi, oluk merkezi mesafesi, eğim, yatay mesafe,Çeşitli parçaların dikey mesafesi ve diğer şekil parametreleri.

# rulman endüstrisi, mekanik işleme, otomobil, motosiklet, hassas donanım, hassas aletler, kalıplar, aletler, optik bileşenler ve diğer endüstriler için uygundur.

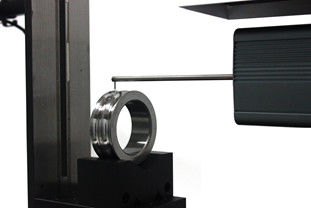

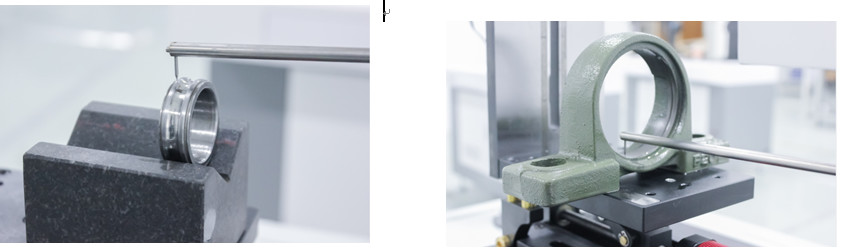

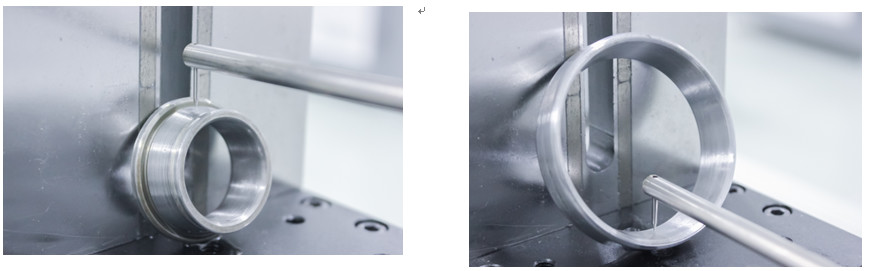

6Uygulama vakaları:

7Ürünün teknik özellikleri:

(1) Yüksek hassasiyet, yüksek kararlılık, yüksek tekrarlanabilirlik, uzun hizmet ömrü;

1. Önde gelen yüksek hassasiyetli ızgara ölçüm sistemi ve yüksek hassasiyetli induktansa ölçüm sistemi seçilir ve ölçüm doğruluğu çok yüksektir.
2. Bağımsız araştırma ve geliştirme yüksek hassasiyetli öğütme rehber ray sistemi, rehber ray malzeme aşınma direnci iyidir, sistemin istikrarlı ve güvenilir çalışmasını sağlar;
3. Yüksek performanslı doğrusal motor tahrik sistemi, yüksek ölçüm istikrarını ve iyi tekrarlanabilirliği sağlar.

4. Ölçme masası Y yönünü, yatay yönü, yatay sektör yönünü ve çeşitli açıları ayarlayabilir ve çeşitli açıları ayarlayabilir,Kullanıcının ölçüm gereksinimleri için çok uygun

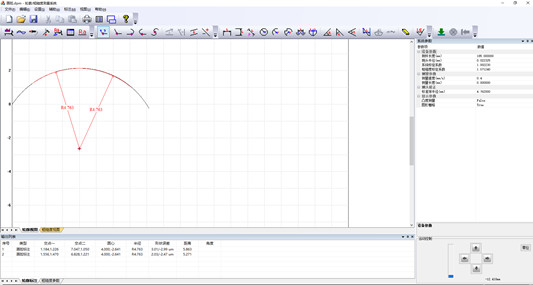

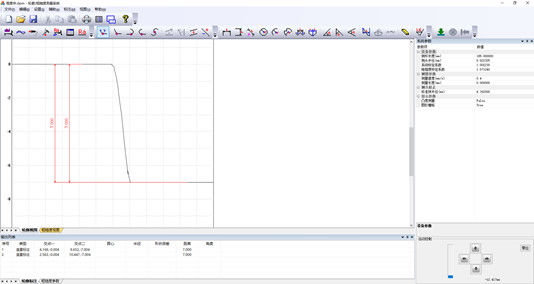

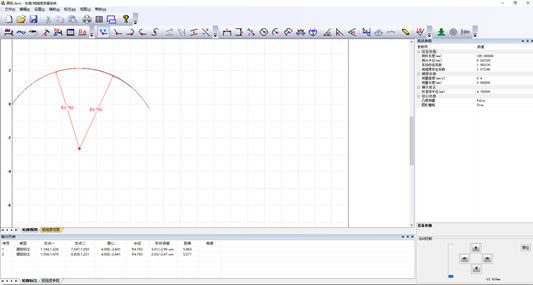

(2) Akıllı yazılım sistemi:

Enstrüman işletim arayüzü dostu, operatör kolayca enstrüman işleyişine hakim olabilir ve kullanımı çok basittir.

1 ) Şirketin uzun yıllar boyunca biriktirdiği pratik ölçüm yazılımı tasarım deneyimi, müşterilere basit, pratik ve hızlı bir işletim deneyimi sağlar;

2) Güçlü, otomatik veri işleme, çeşitli biçimlerde baskı raporları, otomatik görüntüleme, baskı, kaydetme, sorgu ölçüm kayıtları;Veri işlemini meşgul etmeden veriler merkezi olarak arşivlenebilir veya basılabilir.

3) Ölçüm aralığı geniş olup, özel parça vida, rulman, iplik vb. dahil olmak üzere hemen hemen tüm iş parçası kontur ölçümlerinin özel ölçüm fonksiyonunu karşılayabilir.

4) Ölçülen kesim otomatik olarak ve manuel olarak değerlendirme için seçilebilir ve yazılım fonksiyonu müşteri gereksinimlerine göre özelleştirilebilir;

5 ) Bilgisayar büyük kapasiteli veritabanı depolama kullanarak, tüm doğrulama sonuçlarını kaydedebilir.

8Kullanım için çevresel gereksinimler:

• Güç talebi: yaklaşık 500W
• AC Gücü: 220V ± 10 %, 50Hz
• Çevre gereksinimleri: sıcaklık - 10 ~ 30 °C;
• Nispi nem: < 85%
• Kurulum yerinde belirgin bir titreşim kaynağı yoktur.
• Bireysel toprak telleri
• Odanın etrafında ölçümü etkileyebilecek toz, titreşim, gürültü, hava akışı, aşındırıcı gaz ve güçlü manyetik alan olmamalıdır.0μm/s

9Teknik parametreler:

Not: Yukarıdaki teknik parametreler, kullanıcıların gerçek ihtiyaçlarına göre ayarlanabilir. Çeşitli konularda teknisyenlerimize danışmanıza hoş geldiniz.

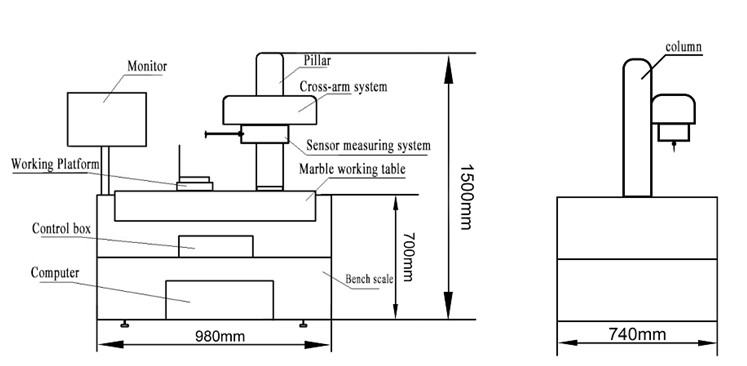

10Ekipmanın boyutu:

12. Seçenek yapılandırması

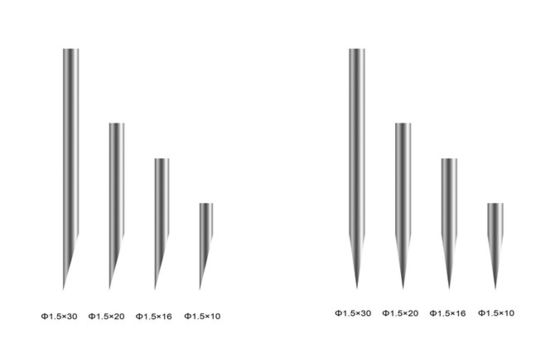

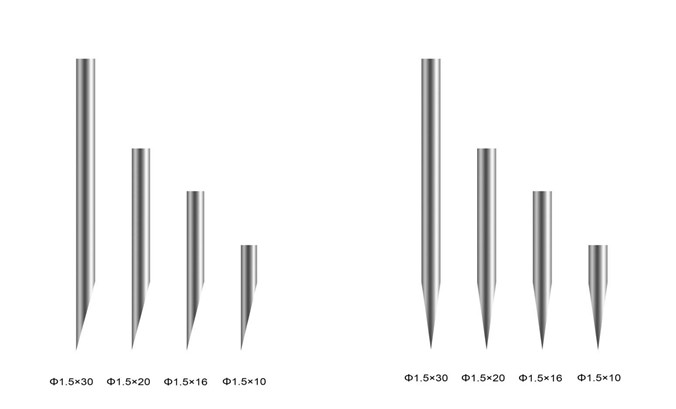

1Farklı özellikler ve test iğneleri

2Çok yönlü ve çok güçlü çalışma platformu

İki eksenli platform: dönme ve eğme;

Z ekseni dönüşü: 360 °, minimum bölünme 1 'dir, kilitleme fonksiyonu ile;

Y ekseninin eğilim: Y ekseninin bükülmesi, ölçüm aralığı 45 °, minimum bölünme 0,1 °;

Düz çiplerin açılışı: 85 mm;

Benkin genel boyutu (uzunluk x genişlik x yükseklik): 170X170X160mm;

Toplam ağırlık: 14kg; maksimum yük: 20kg

3,Çok fonksiyonel V bloğu

Boyut: 75 * 35 * 24mm;

Yorumlar: küçük asman parçalarının konumlandırılması için kullanılır,

Sıkıştırma fonksiyonu ile

4,Çok fonksiyonel armatür

13.Teslim ve kabul

1Teslimat

1. Teslimat tarihi: Sözleşmenin yürürlüğe girmesinden sonraki 15 iş günü içinde.
2. Teslimat yeri: ücretsiz ekspress, talep eden tarafından belirlenen teslimat yerine

2Kurulum ve eğitim

1. Şirketimiz, kullanıcının sitesinde ekipmanların kurulumundan ve devreye girmesinden sorumludur;
2. Ekipmanın kurulumu ve devreye girmesi sırasında, Alıcının teknik personeli teori, pratik kullanım ve bakım konusunda eğitime tabi tutulacaktır.Kullanıcının teknik personelinin ekipmanın işleyişine hakim olması için, denetim için ekipmanı kullanma konusunda uzman olmalıdır, ekipmanın normal çalışmasını sağlayabilir ve ekipmanın genel hatalarını ve özel bakımını ortadan kaldırabilir.

3Kabul etmeden önce kontrol edin.

1. Kabul standardı: geçerli ulusal doğrulama düzenlemelerine ve sözleşme teknik anlaşmasına tabi olarak

2. Kabul öğeleri: ana makinenin miktarını ve özelliklerini kontrol etmek,Ekipmanın aksesuarları ve araçları sözleşme teknik anlaşmasının ve ekipman kılavuzunun gereksinimlerini karşılamalıdır.Ekipmanın kullanım talimatlarının ve diğer verilerinin eksiksiz olup olmadığını ve teknik anlaşmanın gereksinimlerini karşıladığını kontrol edin.
3. Sözleşmeyi kabul etme ve sözleşmeyi yürütme sürecinde, ekipmanların performansını etkileyen eksik maddeler ve eksiklikler varsa, örneğin ekipman aksesuarları, teknik veriler,Kullanıcı kılavuzu, özel aletler, yedek parçalar, hizmetler ve teknik rehberlik, şirketimiz eksik eşyaları ve eksiklikleri ücretsiz olarak doldurmaktan sorumludur.
4. Kabul edildikten sonra, her iki taraf da Ürün Kabul Raporunu imzalayacaktır.
