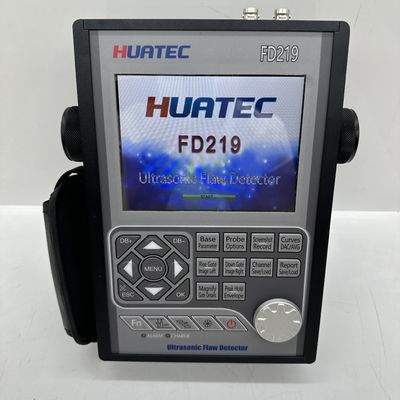

DAC AVG Video Kaydedici Otomatik Kalibrasyon Ultrason Metal Kusur Dedektörü FD219
Bu HUATEC FD219 hata dedektörü, iş parçasındaki çeşitli kusurları (çatlaklar, kalıntılar, gözenekler vb.) hızlı, rahat, hasarsız ve doğru bir şekilde tespit edebilen, bulabilen, değerlendirebilen ve teşhis edebilen taşınabilir bir endüstriyel dijital ultrasonik hata dedektörüdür. Hem laboratuvarda hem de mühendislik sahasında kullanılabilir. Bu cihaz imalat, demir ve çelik metalurjisi, metal işleme, kimya endüstrisi ve kusur tespiti ve kalite kontrolü gerektiren diğer alanlarda yaygın olarak kullanılabilir. Ayrıca havacılık, demiryolu taşımacılığı, kazanlar ve basınçlı kaplar vb. alanlarda çevrimiçi güvenlik denetimi ve Yaşam değerlendirmesinde de yaygın olarak kullanılmaktadır.
Cihaz, kaynaklarda, dövme parçalarda, kütüklerde, akslarda, şaftlarda, tanklarda ve basınçlı kaplarda, türbinlerde ve yapısal bileşenlerde gizli çatlakların, boşlukların, dağılmaların ve benzeri süreksizliklerin yerinin belirlenmesinde ve boyutlandırılmasında yaygın olarak kullanılabilir.
Enstrümanın Özellikleri
Çekirdek donanım, ARM+FPGA ile tasarlanmıştır ve yazılım, cihazın işlevini, taşınabilirliğini, dayanıklılığını ve güvenilirliğini büyük ölçüde artıran, oldukça güvenilir bir çoklu görev işletim sistemi kullanır.
Bu enstrüman bir ana-bağımlı menü kullanır ve kısayol tuşları ve dijital döner düğmeyle tasarlanmıştır. Enstrüman hafif ve taşınabilirdir ve tek elle tutulabilir.
Görüntülemek
Tam dijital, çok renkli, yüksek çözünürlüklü (640×480 piksel) çok renkli TFT LCD ekran. Dalga biçimi ekranı daha hassas ve insancıldır.
Ortama göre 4 işletim arayüzü stili seçilebilir.
Hızlı 60 Hz güncelleme özelliğine sahip LCD. İnce dalga biçimi değişikliklerini görüntüleyebilir.
LCD parlaklığı serbestçe ayarlanabilir.
Şekil
Tamamen alüminyum metal kabuk güçlü ve dayanıklıdır ve elektromanyetik koruma performansı çok iyidir.
360 derece dönebilen sönümleme braketi ve kauçuk kılıfın kullanımı kolaydır.
Temperli cam panel, son derece sert, aşınmaya dayanıklı ve çizilmeye karşı dayanıklı
Ekran görüntüsü ve PDF kusur tespit raporu
Tüm sayfaların ve kusur tespit raporlarının gerçek zamanlı ekran görüntüleri ve bunları renkli veya gri tonlamalı resimler olarak ayarlanabilen U diske BMP resimleri olarak kaydedin.
Kusur tespit raporunu PDF dosyası olarak dışa aktarın ve kolay arşivleme ve yazdırma için bir U diske kaydedin.
PDF dosyasının tüm içeriği kullanıcı ihtiyaçlarına göre özelleştirilebilir.
BMP resimleri ve PDF dosyaları bir bilgisayarda veya cep telefonunda görüntülenebilir.
Menzil
Çelikte 15000 mm'ye kadar; aralık sabit adımlarla seçilebilir veya sürekli değişkendir. Büyük iş parçalarında ve yüksek çözünürlüklü ölçümlerde kullanıma uygundur.
Darbeli
Darbe Enerjisi 100V,200V, 250V,300V,350V, 400V ve 500V arasından seçilebilir.
Darbe Genişliği, farklı frekanstaki probları eşleştirmek için 0,1 µs ila 0,5 µs arasında ayarlanabilir.
Darbe Tekrarlama Frekansı 20 Hz ila 2 KHz arasında ayarlanabilir.
Optimum prob performansı için sönümleme 50Ω,150Ω,250Ω ve 500Ω arasında seçilebilir
Prob seçimi: tek kristal prob, çift kristal prob, özel açılı prob, delici prob, tırmanma probu.
Alıcı
Örnekleme: 320 MHz örnekleme hızında 16 haneli AD Dönüştürücü
Düzeltme: Pozitif Yarım Dalga, Negatif Yarım Dalga, Tam Dalga ve RF
Analog Bant Genişliği: Optimum performans için probu eşleştirmek üzere seçilebilir frekans aralıklarıyla (cihaz tarafından otomatik olarak ayarlanır) 0,2MHz ila 20MHz yeteneği.
Kazanç: 0 dB ila 110 dB, 0,1 dB, 2 dB, 6 dB seçilebilir adımlarla ayarlanabilir.
Kapılar
Tamamen bağımsız iki kapı, tepe tetiklemeyi kullanarak sinyal yüksekliği veya mesafesi için çeşitli ölçüm seçenekleri sunar.
Eko-yankı modu, birbirine son derece yakın sinyaller için doğru kapı konumlandırmasına olanak tanır.
Geçit Başlangıcı: Görüntülenen aralığın tamamı boyunca değişken
Kapı Genişliği: Kapı Başlangıcından görüntülenen aralığın sonuna kadar değişkendir
Kapı Yüksekliği: %0 ile %99 arasında değişebilir Tam Ekran Yüksekliği
Alarmlar: LED Flaş ile pozitif/negatif eşik değeri.
Hafıza
Enstrümanın dahili büyük kapasiteli belleği vardır ve enstrümanın elektrik kesintisi nedeniyle veriler ve dosyalar kaybolmaz.
Kalibrasyon kurulumlarını ve prob parametrelerini saklamak için 500 kanal dosyası hafızası.
A-Taraması dalgasını ve ayarlarını saklamak için 1000 dalga raporu dosyası hafızası.
Tüm dosyalar saklanabilir, geri çağrılabilir ve temizlenebilir.
Kanal ayarları ve rapor dosyaları hafıza diski aracılığıyla dışa aktarılabilir ve bilgiler ayrıca USB bellek aracılığıyla sınırsız miktarda saklanabilir.
Video Kaydedici
Video Kaydedici birçok durumda kullanışlıdır; araştırma faaliyetlerini daha sonra analiz etmek isteyenler için çok uygundur.
Cihaz, test sürecini kaydedebilir ve bunu cihaz veya özel yazılım aracılığıyla oynatılabilecek bir video dosyası olarak kaydedebilir. En fazla 10 video dosyasını destekler ve her video dosyası en fazla 5 dakika uzunluğunda olabilir.
Video dosyasını hafıza diskine kaydetmeyi seçerseniz video dosyasının sayısı ve süresi sınırlı olmayacaktır.
Test sürecinin kaydedilmesi ve tekrar oynatılması, ileride yapılacak çalışmalar ve kusur tespit analizleri için büyük kolaylık sağlar.
Video oynatma, duraklatma, hızlı ileri sarma, hızlı geri sarma ve durdurma işlevlerini destekler.
Fonksiyonlar
- Otomatik kalibrasyon: Prob sıfır ofseti, prob açısı (K değeri) ve malzeme hızının otomatik kalibrasyonu.
- Kusur Tespiti: Canlı görüntü Ses Yolu, Projeksiyon (yüzey mesafesi), Derinlik, Genlik,
- Kusur boyutlandırma: AVG veya DAC kullanılarak otomatik hata boyutlandırma, kusur kabulü veya reddinin raporlanmasını hızlandırır.
- Dijital Okuma ve Trig. Fonksiyon: Normal bir prob kullanıldığında Kalınlık/Derinlik dijital okumada görüntülenebilir ve Açı probu kullanıldığında Yüzey Mesafesi ve Derinliği doğrudan görüntülenir.
- DAC/AVG:Eğri otomatik olarak oluşturulur ve örnekleme noktaları telafi edilebilir ve düzeltilebilir. Eğri otomatik olarak kazançla birlikte kayar, algılama mesafesiyle birlikte otomatik olarak genişler ve gecikme süresiyle birlikte otomatik olarak hareket eder. Herhangi bir açıklığın AVG eğrisini görüntüleyebilir.
- AWS D1.1. Bu standardın seçilmesi manuel hesaplamaları azaltabilir ve algılama verimliliğini artırabilir.
- Kavisli Yüzey Düzeltme özelliği.
- Çatlak Yüksekliği Ölçümü fonksiyonu.
- Gate Magnify : Kapı aralığının tüm ekran genişliğine yayılması.
- Video Kaydı ve oynatma.
- Otomatik kazanç fonksiyonu
- Zarf: 60 Hz güncelleme hızında canlı A taramasının ve A taraması ekranının eş zamanlı gösterimi
- Tepe Tutma: Test sonuçlarını kolayca yorumlamak için donmuş tepe dalga formlarını canlı A-Taramaları ile karşılaştırın.
- Zirve işareti: zirveyi gerçek zamanlı olarak yakalayın ve işaretleyin
- Yankı kodlaması: kusur konumunu analiz etmek için kullanılan 1 ~ 9 eko görüntüleme alanını farklı renklerde görüntüleyin.
- Tarama Dondurma: Ekran dondurma, dalga formunu ve test mesafesi verilerini tutar.
- B Tarama ekranı özelliği. İş parçasının hatalı şeklini sezgisel olarak görüntüleyin ve algılama sonucu daha sezgiseldir.
Gerçek Zamanlı Saat
Gösterge saati zamanı takip ederek çalışmaya devam eder.
İletişim
İki adet Yüksek hızlı USB2.0 bağlantı noktası. İki USB modu seçilebilir: U-DISK ve U-BRIDGE. U-DISK modunda, kanal Yapılandırma dosyaları, hata raporu dosyaları, ekran görüntüsü resimleri ve kayıtlı filmler U-DISK'e kaydedilebilir. U-BRIDGE modunda cihaz, DataPro Yazılımı ile veri alışverişinde bulunur.
Pil
Dahili büyük kapasiteli ve yüksek performanslı lityum iyon pil.
Sürekli çalışma süresi 12 saatten fazla. 4-6 saat tipik şarj süresi.
Topuz
Döner düğme kullanılarak çalışma ayarları kolay ve hızlı bir şekilde yapılır.
Yazılım yükseltmesi
Yazılım U-DISK aracılığıyla kolayca yükseltilebilir. Yükseltme makineye zarar vermeyecektir.
- Ölçüm Aralığı: 0 ila 15000 mm, çelik hızında
- Darbe Tekrarlama Frekansı 20 Hz ile 2000 Hz arasında değişir
- Malzeme Hızı: 1000 ila 20000 m/s
- Darbe Tekrarlama Frekansı 20 Hz ile 2000 Hz arasında değişir
- Dinamik aralık: daha fazla 40dB
- Sistem Doğrusallığı: Yatay: +/-%0,2 FSW,
Dikey: %0,25 FSH, Amplifikatör Doğruluğu +/-1 dB.
- Çözme Gücü: 40dB'den fazla
- Hassasiyet Kalıntıları: 50dB'den fazla (Derin 200mmФ2 düz tabanlı delik)
- Reddet (bastırma): %0 ila %80 tam ekran yüksekliği
- Gürültü: %10'dan az
- Kapı Monitörleri: Tüm tarama aralığı boyunca kontrol edilebilen iki bağımsız kapı
- Kazanç: 0,1, 1,0, 2,0, 6,0 dB seçilebilir çözünürlükte maksimum 110 dB.
- Bant genişliği (amplifikatör bant geçişi): 0,2 ila 20 MHz
- Darbe Deplasmanı: 32dB'den fazla
- Görüntüleme Gecikmesi: -20 ila 3400 µs
- Prob Gecikmesi/Sıfır Ofseti: 0 ila 99,99 µs
- Test Modları: Darbe yankısı, çift eleman ve doğrudan iletim
- Darbeli: Ayarlanabilir Dalga Darbeli
- Darbe Enerjisi: 100V, 200V, 250V, 300V, 500V seçilebilir
- Düzeltme: Pozitif yarım dalga, negatif yarım dalga, tam dalga, RF
- Birimler: İnç veya milimetre
- Dönüştürücü Bağlantıları: BNC veya LEMO
- Güç Gereksinimleri: AC Şebeke 100-240 VAC, 50-60 Hz
- Çalışma Sıcaklığı: -10°C ila 50°C, Depolama Sıcaklığı: -30°C ila 50°C

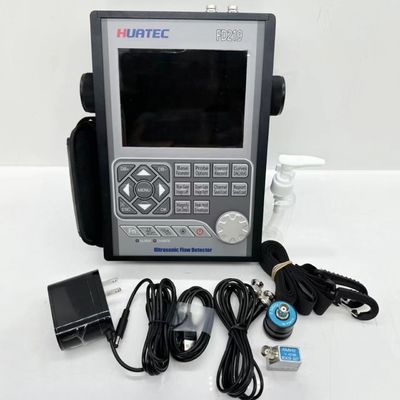

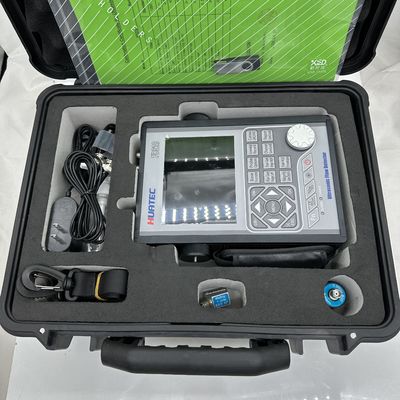

Standart Paket: Ana Bilgisayar, Düz Prob 2.5MHz 20mm, Açı Probu 4MHz 8X9 60 derece, Prob Bağlantı Kablosu, Güç Adaptörü ve Kablosu, PC Yazılımı, İletişim Kablosu, Kullanım Kılavuzu, Kalibrasyon Sertifikası, Alet Çantası
Opsiyonel Aksesuarlar
Düz prob (5MHZ-ф20)
Düz prob (2.5MHZ-ф20)
Düz prob (2.25MHZ-ф20)
Düz prob (1MHZ-ф20)
Açı probu (4MHZ-45 derece, 8*9mm)
Açı probu (4MHZ-60 derece, 8*9mm)
Açı probu (4MHZ-70 derece, 8*9mm)
Açı probu (4MHZ-80 derece, 8*9mm)
Açı probu (2MHZ-45 derece, 8*9mm)
Açı probu (2MHZ-60 derece, 8*9mm)
Açı probu (2MHZ-70 derece, 8*9mm)
Açı probu (2MHZ-80 derece, 8*9mm)
Prob T/R (5MHz-ф20mm, odak 15mm)
Prob T/R (2,5MHz-ф20mm, odak 15mm)
Proba bağlantı kablosu (BNC-BNC)
Proba bağlantı kablosu (BNC-Lemo 00)
Proba bağlantı kablosu (Lemo 01-BNC)
Proba bağlantı kablosu (Lemo 01-Lemo 00)
Lityum iyon pil
Güç adaptörü (4A/9V)
Güç Kablosu
Deri çanta
Test bloğu V1
Test bloğu V2
Test blokları DAC, ASME vb.
Kayış
Bluetooth
