A & B tarama 0.001mm yüksek çözünürlüklü nüfuz eden kaplama ultrasonik kalınlık ölçer

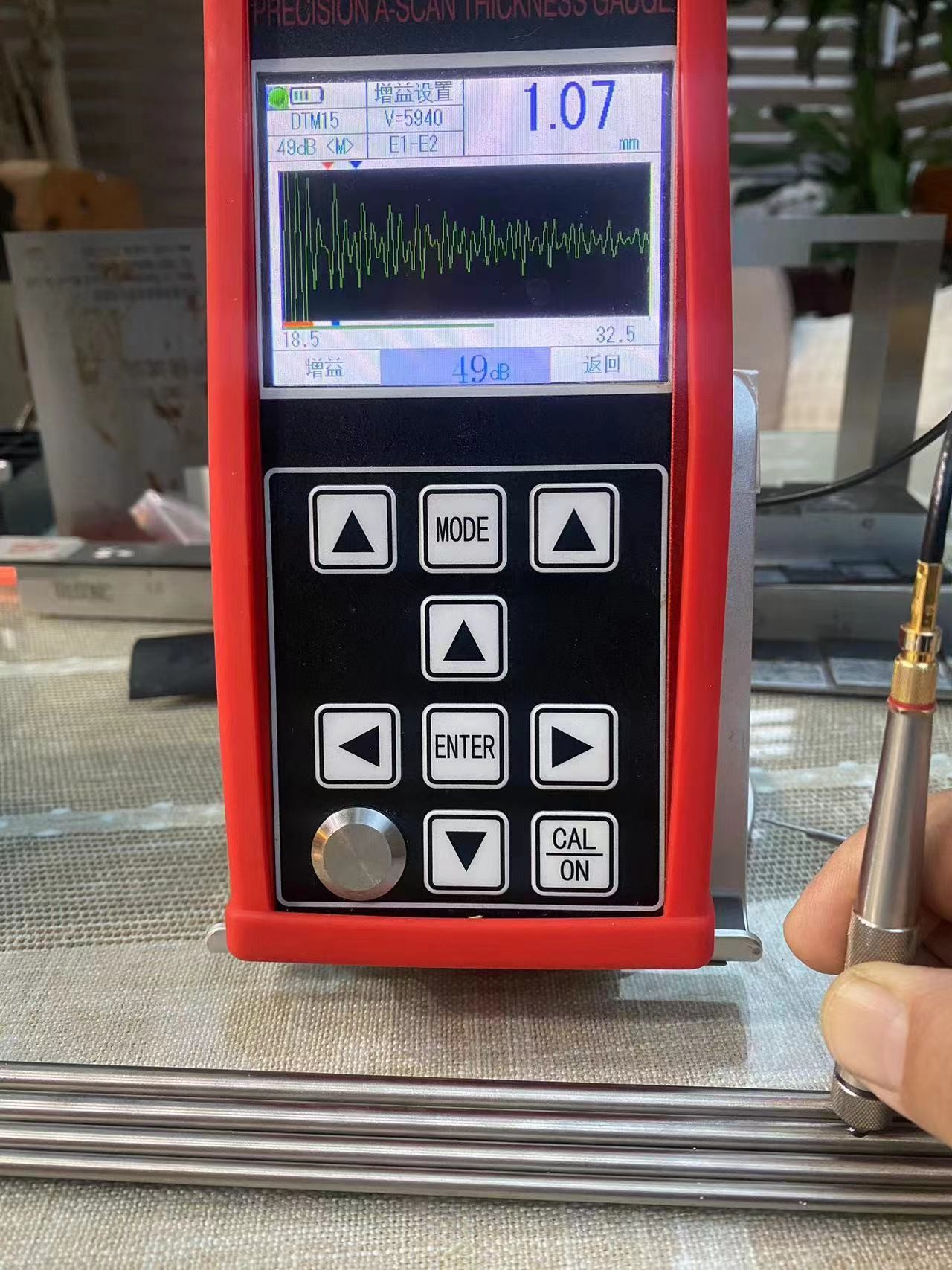

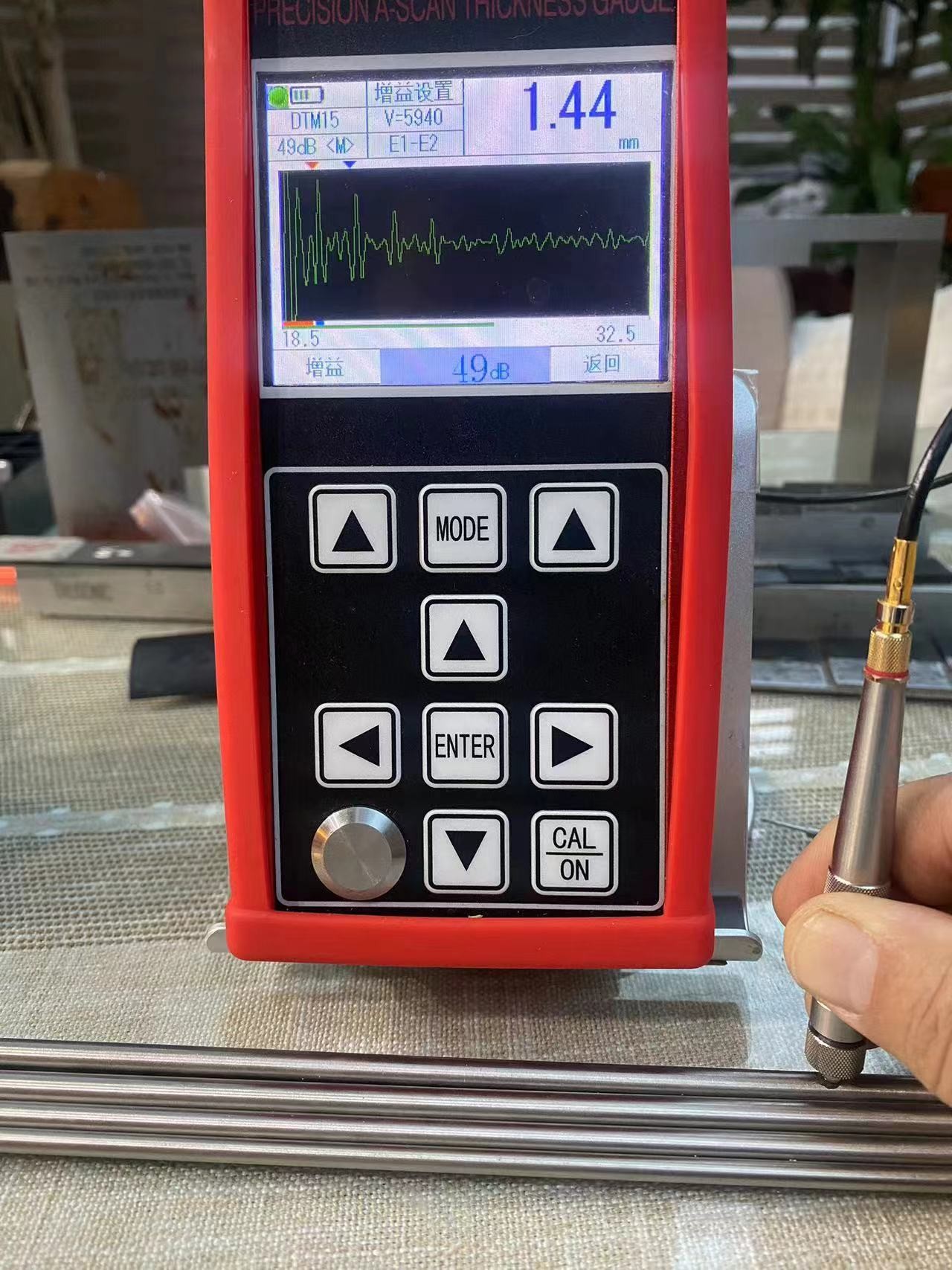

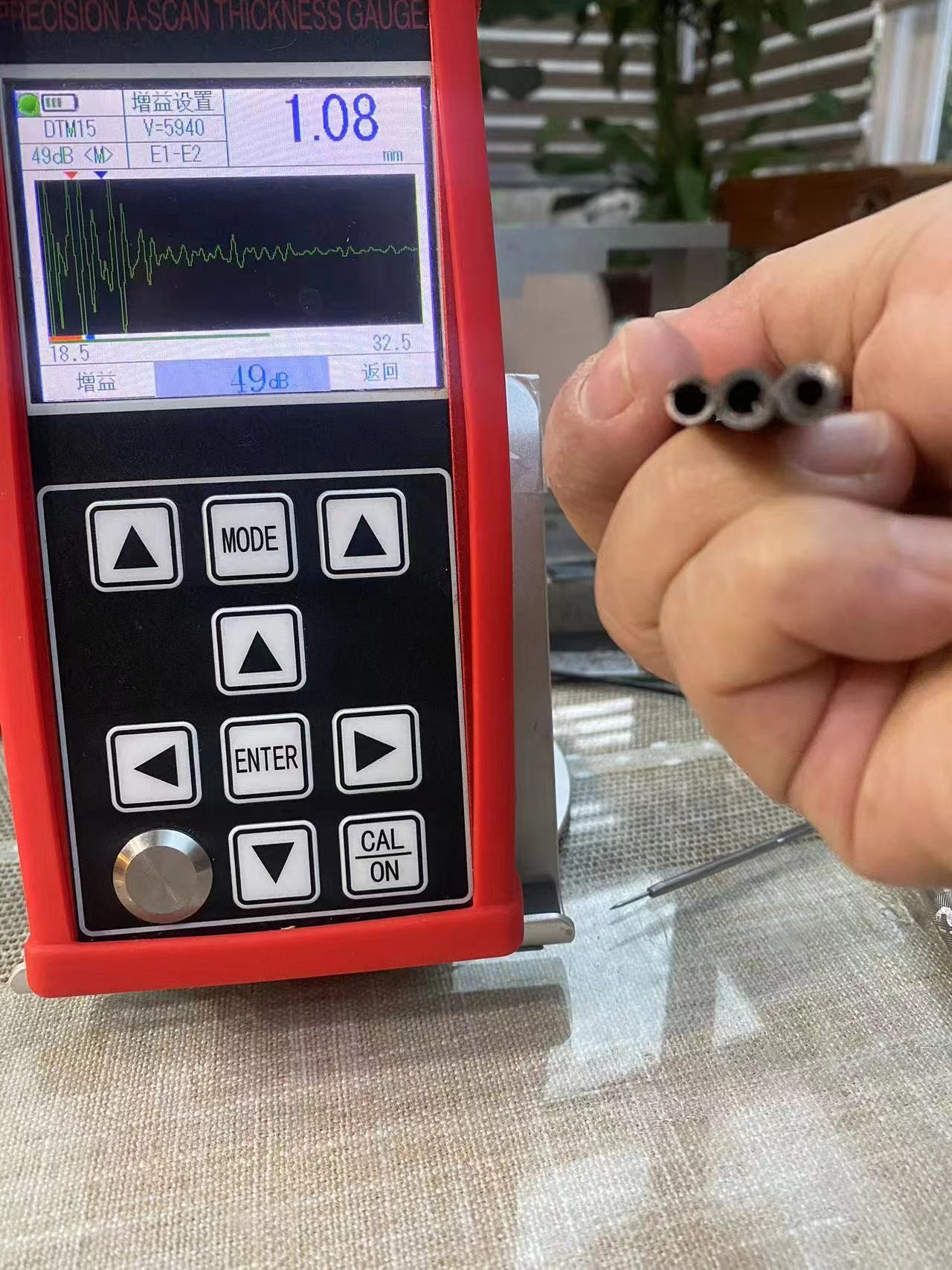

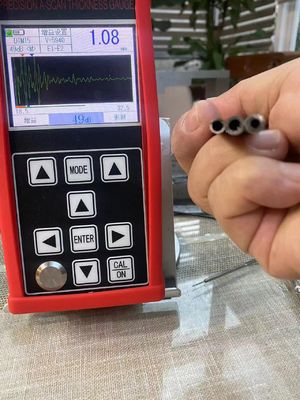

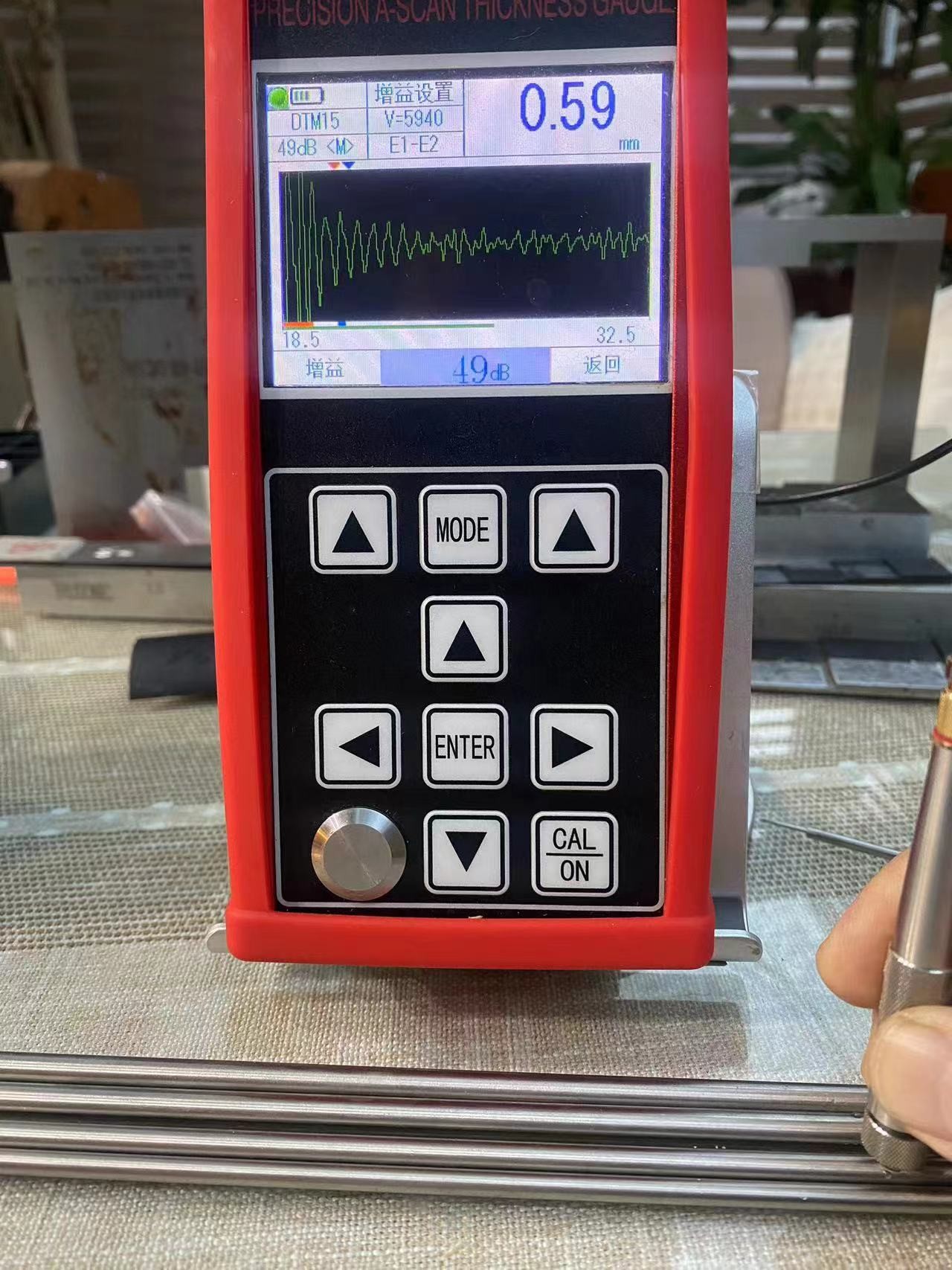

TG-5700, A/B taramalı yeni tip bir el tipi yüksek hassasiyetli dijital ultrasonik kalınlık ölçerdir. Darbe yansımasına dayalı ultrasonik kalınlık ölçüm prensibini benimser. Ultrasonik dalganın sabit bir hızda yayılabildiği ve arkasından yansıma elde edilebilen malzeme kalınlığının ölçümü için uygundur. Ölçüm çözünürlüğü 0,001 mm'dir ve ölçüm aralığı 0,15 mm (çelik) kadar incedir.
Bu ürün, plakaları ve işlenmiş parçaları doğru bir şekilde ölçebilir. Öte yandan, kullanım sırasında korozyondan sonra üretim ekipmanlarındaki boruların ve basınçlı kapların incelme derecesini izleyebilir. Petrol, kimya endüstrisi, metalurji, gemi yapımı, havacılık, enerji ve diğer alanlarda kullanılabilir.
Bu ürün aşağıdaki standartlara uygundur: Ultrasonik kalınlık ölçer için kalibrasyon spesifikasyonu (JJF 1126-2004).
Ana İşlev Özellikleri
● Bu ürün A-tarama modu, B-tarama modu ve sayısal görüntüleme moduna sahiptir;
● Ölçüm aralığı geniştir ve ultra ince parçaların ölçümünü gerçekleştirmek için benzersiz "çoklu yankı" teknolojisi benimsenmiştir, minimum ölçüm kalınlığı 0,15 mm'dir (çelik);
● Bu ürün yüksek hassasiyetle kalınlığı ölçebilir ve maksimum ölçüm çözünürlüğü 0,001 mm'ye ulaşabilir; Tekrar çözünürlüğü ± 0,002 mm'ye ulaşabilir;
● Yüzeyde boya katmanı ve kaplama bulunan malzemeleri ölçmek için kullanılan kaplamaya nüfuz etme ve yankıdan yankıya ölçüm fonksiyonlarına sahiptir;
● Çoklu ölçüm modları: mb-e, E-E ve me-e modları, geleneksel kalın iş parçalarının ölçümünü karşılar; İnce mod, ince parçaların ölçümünü gerçekleştirir;
● Sayısal modlar şunları içerir: geleneksel kalınlık değeri modu, fark / azaltma oranı modu ve maksimum değer modu;
● İki kazanç modu: otomatik kazanç / manuel kazanç;
● Enerji tasarrufu fonksiyonu ile manuel kapatma ve otomatik kapatma ayarlanabilir;
● Çift kristalli prob ve tek kristalli prob dahil olmak üzere çeşitli probları destekler ve 20MHz'e kadar yüksek frekanslı probu destekler;
● Kütle depolamayı destekler ve aynı anda 100000 kalınlık değeri, 500 grup A-tarama dalga formu ve 500 grup B-tarama dalga formu depolayabilir;
● 320x240 yüksek çözünürlüklü (QVGA) büyük 3,5 inç renkli TFT-LCD ekran;
● Çeşitli kalibrasyon yöntemlerine sahiptir, tek noktalı kalibrasyon, çok noktalı kalibrasyon ve manuel kalibrasyon modlarını destekler ve aynı anda ses hızını ve prob sıfır konumunu kalibre edebilir; Çift kristalli probun v-yolu düzeltmesini destekler.
● Metrik ve İngiliz sisteminin dönüşümünü destekler; Milimetre ve inç birimleri arasında geçiş yapabilir;
● İngilizce ekranı destekler.
Uygulanabilir Malzemeler
Metallerin (çelik, dökme demir, alüminyum, bakır vb. gibi), plastiklerin, seramiklerin, camın, reçinenin, cam elyafının ve diğer iyi ultrasonik iletkenlerin kalınlığını ölçmek için uygundur.
Temel İlkeler
Ultrasonik kalınlık ölçüm prensibi, ışık dalgası ölçümüne benzer. Prob tarafından yayılan ultrasonik darbe, ölçülen nesneye ulaşır ve nesnede yayılır. Malzeme arayüzüne ulaştığında, proba geri yansır. Ölçülen malzemenin kalınlığı, ultrasonik dalganın malzeme içinde yayılma süresinin doğru bir şekilde ölçülmesiyle belirlenir.
Şartname Parametreleri
* Not: şirket, önceden bildirimde bulunmaksızın teknik değişiklikler yapma hakkını saklı tutar.
| Öğe |
TG-5700 |
| Prob tipi |
Tek kristalli prob / çift kristalli prob |
| Ölçüm aralığı (45# çelik) |
0,15 mm – 1800 mm |
| Gösterge kararlılığı |
Kalınlık ölçüm değerinin yankı gücünden, malzeme zayıflama katsayısından, kazançtan ve kapı yüksekliğinden etkilenmemesini sağlamak için sıfır geçiş ve çoklu yankı teknolojisi benimsenmiştir ve yüksek ölçüm kararlılığına ve güvenilirliğine sahiptir. |
| Ölçüm frekansı |
4Hz,8Hz,16Hz |
| Çözünürlük |
0,1 mm,0,01 mm,0,001 mm(0,01 inç,0,001 inç,0,0001 inç) |
| Hassasiyet |
0,001 mm |
| Darbe üreteci |
Negatif kare dalga emisyonu benimsenir ve darbe genişliği ve voltajı prob ile otomatik olarak eşleştirilir. |
| Ses hızı aralığı |
400-19999m/s |
| Kalibrasyon bloğu |
4mm(çelik) |
| Otomatik kapanma |
5 dakika, 10 dakika, 20 dakika ve manuel kapanma seçilebilir. |
| Prob kalibrasyonu |
Tek nokta kalibrasyonu, çok noktalı kalibrasyon |
| kazanç |
Otomatik kazanç kontrolü, Manuel kazanç kontrolü |
| Kazanç aralığı |
0~70dB |
| Algılama modu |
Radyo frekansı (RF), pozitif yarım dalga (POS), negatif yarım dalga (NEG), tam dalga (FULL) |
| Ölçüm modu |
(1) MB-E: ilk yankıdan ilk alt yankıya geçiş süresine dayalı ölçüm modu; (2) E-E: kaplamaya nüfuz etme ölçüm modu, rastgele Em–En yankısı isteğe bağlıdır; (3) ME-E: çoklu yankı ölçüm modu; (4) İNCE: ince duvar ölçüm modu; |
| Sayısal mod |
Kalınlık değeri modu, fark / azaltma oranı modu, maksimum / minimum değer modu |
| A-tarama modu |
Mevcut |
| B-tarama modu |
Mevcut |
| Eşleşme göstergesi |
Mevcut |
| Pil Göstergesi |
Mevcut |
| Dil |
İngilizce |
| Birim |
mm/inç |
| Menü işlemi |
Mevcut |
| Yazılım fonksiyonu |
Dinamik kapı ayarı, boşaltma ayarı (Boş), yankı boşaltma ayarı (E-boş), yankı dondurma, yankı çevirisi ve ölçekleme |
| Depolama fonksiyonu |
Aynı anda 100.000 kalınlık (100 grup, her grupta 1000), 500 grup A-tarama dalga formu ve 500 grup B-tarama dalga formu depolayabilir. |
| Ana program yükseltmesi |
Mevcut |
| Ekran |
3,5 "QVGA (320 × 240) renkli TFT-LCD ekran |
| Veri iletimi |
Verileri bilgisayara iletmek için RS-232 seri iletişimini ve USB'yi destekler. |
| Çalışma sıcaklığı |
-10℃～＋50℃; Özel gereksinimlerle - 20 ℃'ye ulaşabilir; |
| Çalışma gerilimi |
Dört adet 5 numaralı AA pil gereklidir. Güç yetersiz olduğunda, düşük voltaj uyarısı vardır. |
| Genel boyut |
204 x 100 x 36 (mm) |
| Toplam Ağırlık |
310 g(Pil hariç) |
| Pil |
4 adet AA kuru pil |
Standart Teslimat
Ana ünite TG-5700 1 adet
2,5M Φ20 tek elemanlı dönüştürücü, test aralığı 4-1800mm 1 adet
Kouplaj şişesi 1 adet
Taşıma çantası 1 adet
Kullanım kılavuzu 1 adet
Kalibrasyon sertifikası 1 adet
İsteğe Bağlı Aksesuarlar
Farklı frekanslı çeşitli prob, tek prob 8mm/10mm/12mm ve TR ultrasonik kalınlık probları
Çeşitli basamak kama blokları
PC Veri yazılımı
Ambalaj
Ambalaj: Standart ihracat paketi, kanton
İsteğe bağlı prob:
| TS400 Çift kristalli prob |
10Mhz |
5mm |
0,5-50mm |
| TS500 Çift kristalli prob |
5Mhz |
5mm |
1,0-65mm |
| TS510 Çift kristalli prob |
5Mhz |
10mm |
1,0-500mm |
| DTM15 Tek kristalli prob |
15 MHz |
6mm |
0,15-22,5mm |
| DTM7.5 Tek kristalli prob |
7.5Mhz |
6mm |
0,5-22,5mm |
| DTM10 Tek kristalli prob |
10Mh |
6mm |
0,3-22,5mm |
| DTM5 Tek kristalli prob |
5M |
6mm |
1,0-22,5mm |
| BD510 Tek kristalli prob |
10Mh |
10mm |
1-1000mm |
| BD212 Tek kristalli prob |
2MHz |
12mm |
4-1800mm |
| Çift kristalli prob kablosu |
|
| Tek kristalli prob kablosu |
|
RFQ
Ultrasonik Kalınlık Ölçer
Marka Adı: HUATEC
Model Numarası: TG-5700
Menşe Yeri: Çin
S&C
- S: TG-5700'ün maksimum ölçüm aralığı nedir? C: TG-5700, 1800 mm'lik maksimum bir ölçüm aralığı sunar
- S: TG-5700'ün farklı kalibrasyon yöntemi var mı? C: Evet, TG-5700'ün tek nokta kalibrasyonu ve çok noktalı kalibrasyon yöntemleri vardır
- S: TG-5700 çoklu yankı ölçümünü destekliyor mu? C: Evet, TG-5700 çoklu yankı ve çift elemanlı ölçümü destekler.
- S: TG-5700 ile ölçülebilen minimum kalınlık nedir? C: TG-5700 ile ölçülebilen minimum kalınlık 0,15 mm'dir.
- S: TG-5700 eğimli yüzeyleri ölçmek için kullanılabilir mi? C: Evet, TG-5700, isteğe bağlı eğimli yüzey kama ile eğimli yüzeyleri ölçmek için kullanılabilir.
- S: TG-5700'ün farklı çözünürlük seçeneği var mı? C: evet, 0,1 mm,0,01 mm,0,001 mm(0,01 inç,0,001 inç,0,0001 inç)
